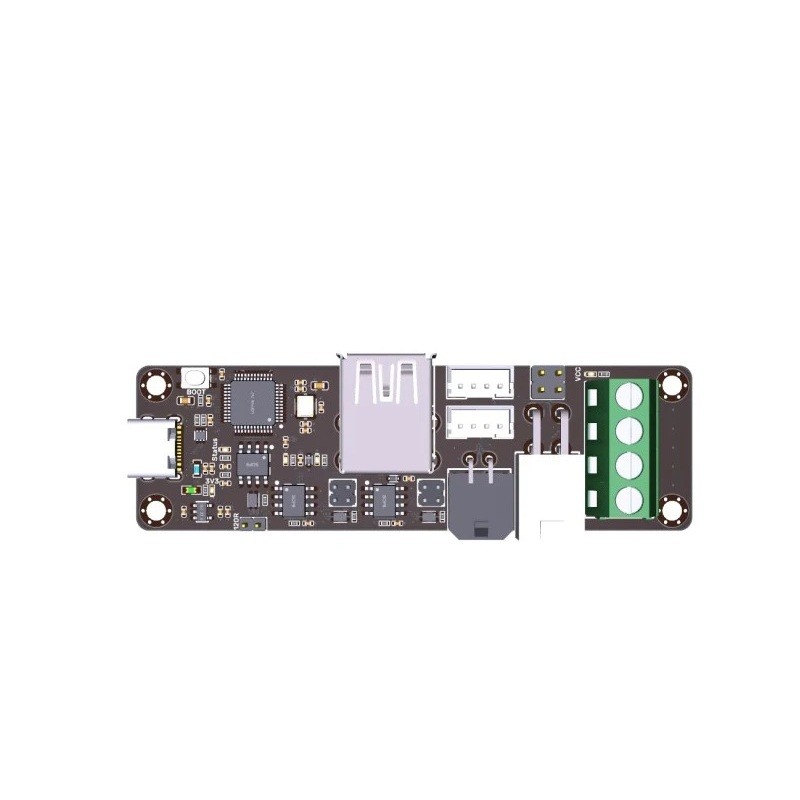

U2C V2.1 adapter három CAN kimenettel USB-ről CAN buszra
Az U2C V2.1 adapter átalakítóként működik az USB port és a CAN ipari busz között, jelentősen leegyszerűsítve a modern 3D nyomtatók bekötését Klipper firmware-rel. A CAN busz (Controller Area Network) egy ipari kommunikációs rendszer, amely lehetővé teszi a hosszú adatátvitelt, magas zavarvédelmet, alacsony késleltetést és több eszköz csatlakoztatását egy vonalra. Az U2C V2.1 képes ezt a funkcionalitást elérni a hagyományos otthoni nyomtatók számára, lehetővé téve ezzel a stabilabb működést, pontosabb vezérlést és tisztább kábelezést.
Ez a verzió három különálló CAN kimenettel van felszerelve, amelyek megkönnyítik több modul párhuzamos bekötését, például EBB36 CAN vagy EBB42 CAN lapokhoz, illetve más bővítő komponensekhez. Az adapter ESD (elektrosztatikus kisülés) védelemmel rendelkezik, így megakadályozza az USB port és a csatlakoztatott eszközök sérülését. Az ENIG felületkezelés biztosítja a hosszú élettartamot, magas vezetőképességet és megbízható oxidációval szembeni ellenállást.
Az U2C V2.1 12–24 V feszültségtartományban működik, és csatlakozói átláthatóan elhelyezettek: USB-C port, CAN-IN bemenet, három CAN-OUT kimenet, jelzőpontok, tápcsatlakozók és védőáramkörök. Az adapter használható a készülék firmware frissítésére is, és támogatja a Klipper rendszerben való konfigurálást. Ideális a Raspberry Pi, az Octopus PRO vezérlőlap és az extruder CAN modulok összekapcsolására – ennek eredményeként lényegesen egyszerűbb és professzionálisabban vezetett kábelezést biztosít az egész nyomtató számára.
Telepítés
1) Csatlakoztassa az adaptert a Raspberry Pi-hez USB-C-n keresztül.
2) Csatlakoztassa a 12–24 V táplálást a terminálokon jelzett polaritás szerint.
3) A CAN-IN bemenethez csatlakoztassa a CAN busz fő ágát.
4) A három CAN-OUT kimenetre csatlakoztassa a modulokat (például EBB36 vagy EBB42).
5) Ellenőrizze a vezetékek rögzítését és a kábelek helyes irányítását.
6) A Klipperben állítsa be a CAN eszköz azonosítást és fejezze be a konfigurálást.
Rövidítések magyarázata
CAN – adatkommunikációs busz, amely magas ellenállással és alacsony késleltetéssel rendelkezik.
USB-C – univerzális port táplálásra és adatátvitelre.
ESD – védelem az elektrosztatikus kisülés ellen.
ENIG – aranyozott felületkezelés a nyomtatott áramkörök számára a nagyobb pontosság és élettartam érdekében.
Kompatibilitás
Kompatibilis az EBB36 CAN, EBB42 CAN, Octopus PRO lapokkal, CAN busz támogatással rendelkező alaplapokkal, Raspberry Pi-vel és más modulokkal, amelyek CAN kommunikációt használnak a Klipper keretein belül. Több eszköz egyidejű csatlakoztatása lehetséges.
A csomag tartalma
1× U2C V2.1 adapter (3 CAN kimenet)
Az U2C V2.1 megbízható és hatékony elem, amely alapvetően javítja a modern 3D nyomtatók stabilitását és a bekötés egyszerűségét.
