Napelemes gyűjtődobozok és csatlakozódobozok
A fotovoltaikus rendszer áttekinthető és biztonságos összekötését a gyűjtődobozok és csatlakozódobozok biztosítják, amelyek több panellánc kábeleit egyetlen ponton, az inverter előtt fogják össze. Belül biztosítékok, szakaszolók és túlfeszültség-levezetők találhatók, így a doboz egyben védelmi és elosztó csomópontként is szolgál. A napelemes gyűjtődobozok és csatlakozódobozok a bemenetek számában, a nedvesség elleni védettségben (IP) és a felszereltségben térnek el, ezért a rendszer méretéhez és a beépítés helyéhez igazodva választják ki őket.
Napelemes gyűjtődobozok és csatlakozódobozok
Nagyobb fotovoltaikus rendszereknél a panelektől több párhuzamos lánc fut, amelyeket áttekinthetően és biztonságosan össze kell kötni, mielőtt az inverterhez érnek. Ezt a feladatot a gyűjtődoboz látja el, míg a csatlakozódoboz az elektromos kötések és a kábelezés elágazásának védett helye. Mindkét elem átláthatóbbá teszi a telepítést, óvja a kötéseket a nedvességtől, és megkönnyíti a későbbi szervizt. Központi gyűjtődoboz nélkül nagyobb rendszereknél nehezebb lenne átlátni a kábelezést és megkeresni a hibákat.

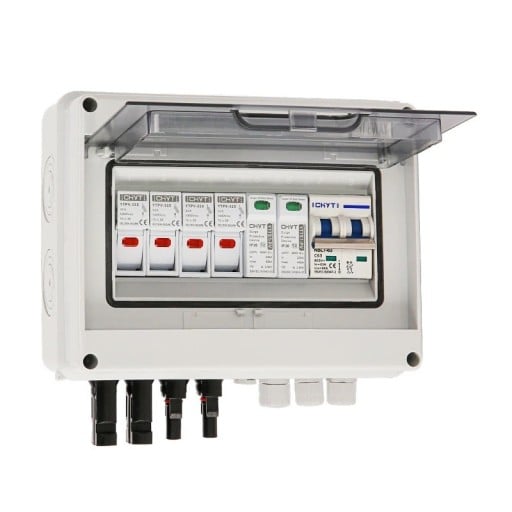

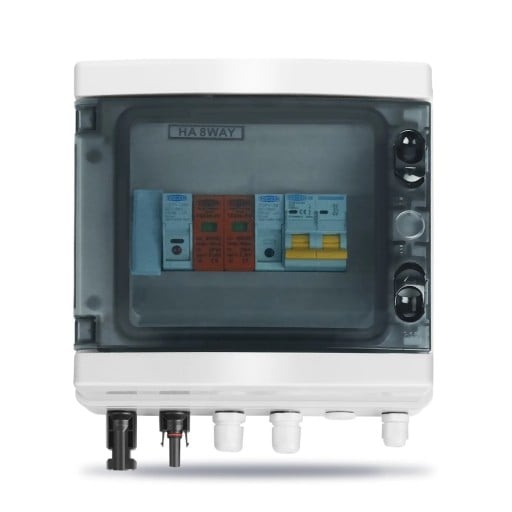

A puszta összekötésen túl a doboz védőelemekkel is fel van szerelve. A láncbiztosítékok és tartóik túláram ellen védik az egyes stringeket, az egyenáramú szakaszoló lehetővé teszi az egész mező biztonságos leválasztását, a túlfeszültség-levezető pedig elvezeti a viharkor keletkező feszültségcsúcsokat. Belül gyűjtősínek, kábeltömszelencék és sorkapcsok is találhatók a vezetékek rendezett és megbízható bekötéséhez.
A dobozok főként a bemenetek számában térnek el, vagyis hány láncot képesek összekötni, valamint a maximális áramban és feszültségben. Fontos az IP védettség, mivel gyakran kültéren szerelik őket, és ellen kell állniuk az esőnek és a pornak — kültéri használatra legalább IP65 ajánlott. A robusztusabb kivitelek fémházzal és DIN-sínre szerelhető elemekhez való sínekkel készülnek, és abban is különböznek, hogy a védőelemek gyárilag be vannak-e szerelve, vagy igény szerint egészítik ki őket.
A választás a panelláncok számától, a névleges áramtól és a beépítés körülményeitől függ. Kisebb rendszerekhez elég egy egyszerűbb csatlakozódoboz, nagyobb mezőkhöz több bemenetes, teljes védelmi felszereltségű gyűjtődobozt választanak. A jól megválasztott gyűjtődoboz lerövidíti és rendezetté teszi a kábelezést, egy helyre gyűjti a védelmeket, és megkönnyíti a felülvizsgálatot és az esetleges bővítést. A jó minőségű napelemes gyűjtődobozok és csatlakozódobozok így hozzájárulnak az egész fotovoltaikus rendszer biztonságos és tartósan megbízható működéséhez.
