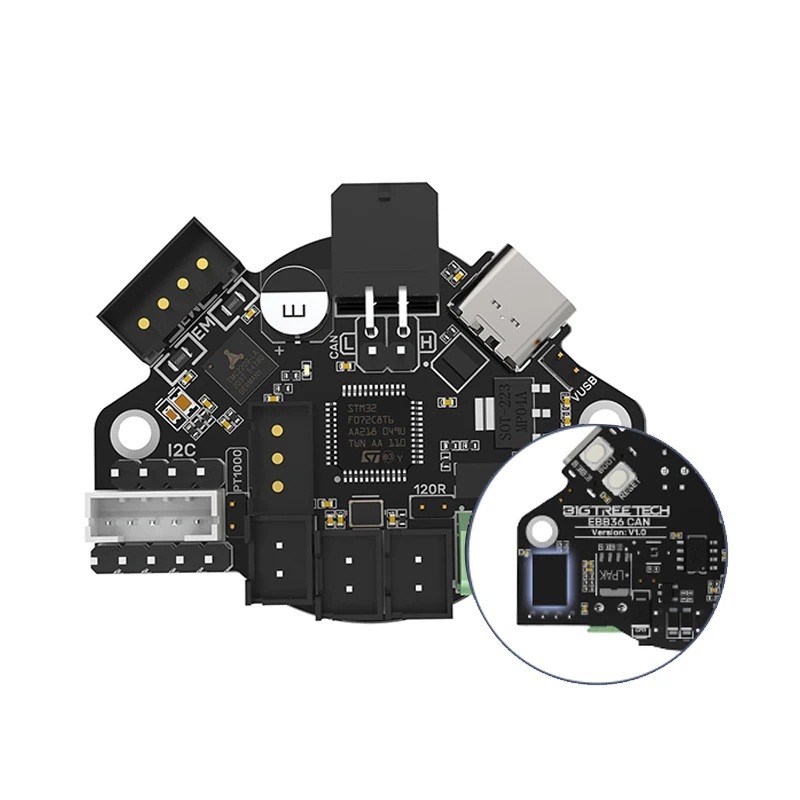

EBB 36 CAN vezérlőpanel 3D nyomtatókhoz CAN busz támogatás Pontos adagolófej vezérlés ADXL345 rezgésfigyelés Hőmérsékletérzékelők
Az EBB 36 CAN vezérlőpanel olyan felhasználók számára készült, akik növelni szeretnék 3D nyomtatójuk pontosságát, stabilitását és megbízhatóságát. Kiegészítő modulként működik, amely az adagolófejhez van elhelyezve, és biztosítja a motor vezérlését, a rezgésmérést és az adatok átvitelét a CAN buszon. A CAN busz egy adatátviteli rendszer, amelyet eredetileg az autóiparban használtak, és lehetővé teszi a stabil, gyors és biztonságos kommunikációt nagyobb távolságokon is. A panel része egy ADXL345 chip, amely rögzíti a rezgéseket, és lehetővé teszi a nyomtató számára, hogy módosítsa a mozgást a rezonanciák csökkentése és a felületi minőség javítása érdekében. A TMC2209 vezérlőmodul csendes, sima és pontos motoros működést biztosít az adagolófej számára. A panel támogatja a PT100 és PT1000 érzékelőket, amelyek lehetővé teszik a nagyon pontos hőmérsékletmérést, és két- vagy négyvezetékes bekötéssel csatlakoztathatók.
Főbb jellemzők és előnyök:
-
Stabil kommunikáció a CAN buszon, amely biztosítja az adatátvitel biztonságos és megbízható módját zavarás nélkül.
-
ADXL345 mérőchip, amely lehetővé teszi a rezgések kalibrálását és a nyomtatás minőségének javítását.
-
TMC2209 modul a csendes és pontos adagolófej motorvezérléshez.
-
PT100 és PT1000 hőmérsékletérzékelők támogatása, szükség szerint váltható bekötési típussal.
-
Elektrosztatikus kisülés és túlfeszültség elleni védőelemek, amelyek biztosítják a panel biztonságos működését.
-
120R végellenállás bekapcsolásának lehetősége a CAN busz megfelelő működéséhez.
-
Váltható tápellátás USB-n vagy fő tápellátási bemeneten keresztül.
-
Jól jelölt csatlakozók a motor, ventilátorok, érzékelők, kapcsolók és világítás számára.
-
Csomag tartalma: 1x EBB 36 CAN vezérlőpanel.
Telepítési útmutató:
A panelt a motorhoz az adagolófejhez standard csavarokkal rögzítik. A mechanikai rögzítés után csatlakoztatni kell a CAN buszt, a tápvezetéket, a motort, a hőmérsékletérzékelőket és a ventilátorokat. A kábelezés hosszától függően a 120R végellenállás aktiválható vagy deaktiválható egy jumper segítségével. Ha független tápellátás szükséges USB-n keresztül, a megfelelő jumper pozíciót kell beállítani. Az ADXL345 chipet adatkábel segítségével kell összekapcsolni a nyomtató fő paneljével a rezgés kalibrálásához. A Klipper rendszerben ezután konfigurálni kell a CAN kommunikációt és be kell állítani a szükséges paramétereket.
Ez a verzió a panel a régebbi nyomtatók modernizálására és új konstrukciókhoz is alkalmas. A felhasználó pontosabb adagolófej vezérlést, jobb hőmérsékletszabályozást és rezgésmérés lehetőségét kapja. A panel emellett egyszerűsíti a kábelezést és növeli az egész rendszer stabilitását. A vezérlés, mérés és védelmi elemek kombinációjának köszönhetően megbízható megoldást kínál a minőségi nyomtatáshoz, hosszú élettartammal és biztonságos működéssel. A felhasználó értékelni fogja az egyszerű telepítést, a jól olvasható csatlakozók jelölését és a modern rendszerekkel való magas kompatibilitást. Ez egy olyan megoldás, amelyet azoknak terveztek, akik szeretnék elérni a magasabb pontosságot és professzionális eredményeket.
