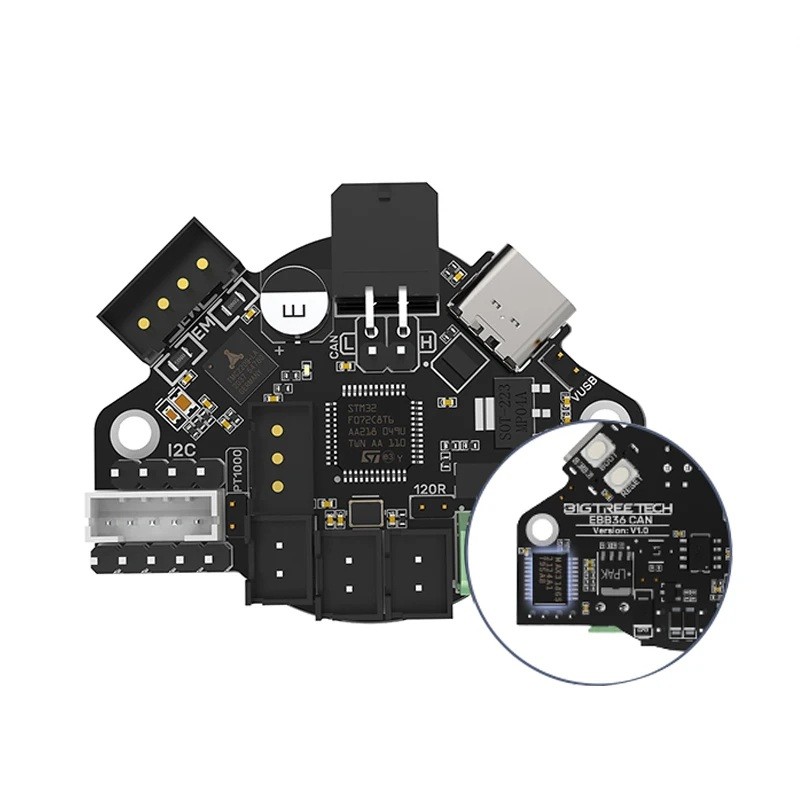

EBB 36 CAN vezérlőpanel MAX31865 átalakítóval CAN busz támogatással Pontos adagolófej vezérlés PT100 és PT1000 hőmérséklet-érzékelők
Ez az EBB 36 CAN panel verzió MAX31865 átalakítóval bővült, amely lehetővé teszi a PT100 és PT1000 típusú hőmérséklet-érzékelők nagyon pontos mérését. A MAX31865 átalakító az érzékelők ellenállásos jelét digitális értékké alakítja, így megbízható hőmérsékleti adatokat biztosít az adagolófej és a nyomtató egyéb részeinek vezérléséhez. A panel alapja a CAN busz, amely egy kommunikációs rendszer, amely lehetővé teszi az adatok gyors, stabil és biztonságos cseréjét még hosszabb távolságokon is. Az integrált ADXL345 mérőchip a mozgás közbeni rezgések figyelésére szolgál, és segít csökkenteni a nem kívánt rezonanciákat. Az adagolófej motorjának vezérlésére a TMC2209 modult használják, amely csendes, pontos és sima működést biztosít. A panel elektrosztatikus kisülés és túlfeszültség elleni védelmi elemeket tartalmaz, hogy biztosítsa a hosszú élettartamot és a biztonságos működést. A csatlakozók könnyen azonosíthatók az motorok, ventilátorok, érzékelők, kapcsolók és fényforrások egyszerű bekötéséhez. A 120R végzáró ellenállás is bekapcsolható, amely a CAN busz vezeték hosszától függően szükséges lehet. Az áramellátás USB-n keresztül választható a jumper segítségével, ami hasznos a paraméterek beállításakor vagy hangolásakor.
Fő jellemzők és előnyök:
-
CAN busz a stabil és biztonságos adatátvitelhez egyszerű kábelezéssel.
-
MAX31865 átalakító a PT100 és PT1000 érzékelők nagyon pontos méréséhez.
-
ADXL345 chip a rezgések figyelésére és kompenzálására a nyomtatási folyamat során.
-
TMC2209 modul a csendes és pontos adagolófej motorvezérléshez.
-
Védelmi elemek a kisülés és túlfeszültség ellen a biztonságos működés érdekében.
-
Átkapcsolható áramellátás USB-n keresztül és a 120R végzáró ellenállás bekapcsolásának lehetősége.
-
Jól azonosított csatlakozók és egyszerű bekötés.
-
A csomag tartalma: 1x EBB 36 CAN vezérlőpanel MAX31865-tel.
Telepítési útmutató:
A panel a motorra rögzíthető a szabványos csavarokkal. Először csatlakoztassa a CAN buszt, és válassza ki, hogy szükséges-e a 120R végzáró ellenállás aktiválása. Ezután csatlakoztassa az áramellátást, a motort, a ventilátorokat, a kapcsolókat és a hőmérséklet-érzékelőket. A MAX31865 átalakító biztosítja a PT100 és PT1000 érzékelők pontos olvasását, amelyeket az ellenállásos vezetés típusa szerint kell csatlakoztatni. Ha az USB-n keresztüli áramellátás szükséges, a jumper a megfelelő pozícióba állítható. A rezgések méréséhez az ADXL345 chip adatkábel segítségével csatlakozik a nyomtató főpaneljéhez. A Klipper rendszerben ezután konfigurálni kell a CAN kommunikációt és beállítani a megfelelő paramétereket.
Ez a panelváltozat a magasabb igényű felhasználók számára készült, akik pontos hőmérsékleti mérést és stabil adagolófej vezérlést igényelnek. A MAX31865 átalakító jelentősen javítja a hőmérséklet-szabályozás minőségét, ami fontos a pontos hőmérsékleti stabilitást igénylő anyagok nyomtatásakor. A panel egyszerűsíti a kábelezést, növeli a rendszer megbízhatóságát, és olyan funkciókat kínál, amelyeket a hagyományos alaplapok nem biztosítanak. Alkalmas a régebbi modellek korszerűsítésére, valamint új konstrukciókhoz, ahol magas pontosság és professzionális eredmények szükségesek. Könnyű telepítést, magas kompatibilitást és megbízható műszaki megoldást kínál hosszú távú használatra.
