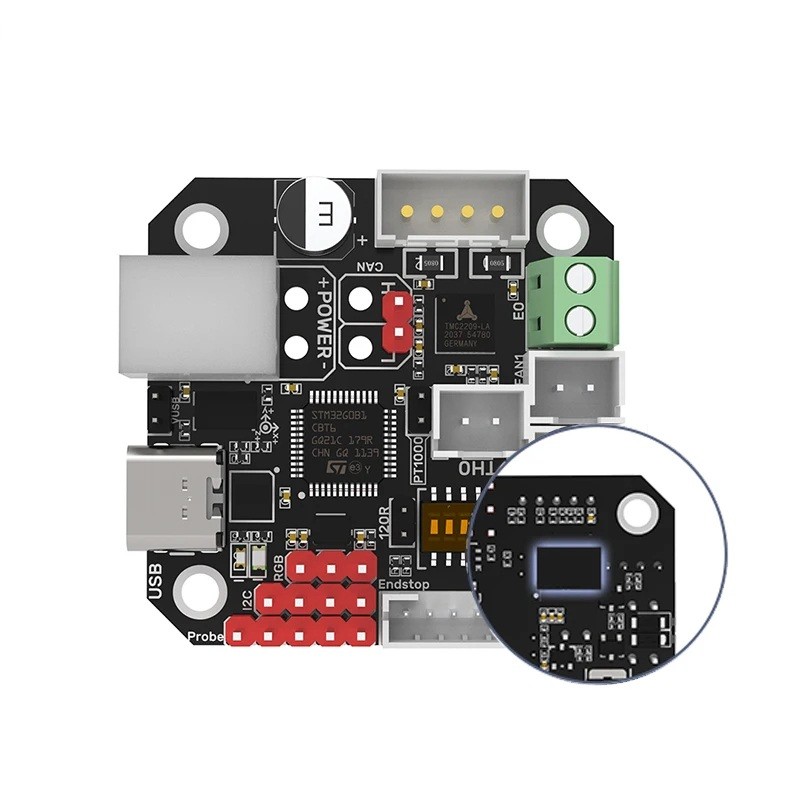

EBB 42 CAN vezérlőlap MAX31865 átalakítóval CAN busz támogatás Fejlesztőfej vezérlés ADXL345 rezgésfigyelés Hőmérsékletérzékelők
Az EBB 42 CAN vezérlőlap MAX31865 átalakítóval olyan felhasználók számára készült, akik pontos hőmérsékletmérést, stabil kommunikációt és megbízható fejlesztőfej vezérlést igényelnek 3D nyomtatón. Kombinálja a CAN busz támogatást, az ADXL345 mérőchipet és a MAX31865 átalakítót, amely rendkívül pontosan olvassa a PT100 és PT1000 érzékelőket. A CAN busz egy adatátviteli rendszer, amely lehetővé teszi az adatok gyors és biztonságos átvitelét az alaplapok között, ami jelentősen növeli a nyomtatás stabilitását és megbízhatóságát. Az ADXL345 chip rögzíti a nyomtató mozgásának rezgéseit, lehetővé téve a rezgés kompenzálását és a modellek felületének minőségének javítását. A fejlesztőfej motorjának vezérléséről a TMC2209 modul gondoskodik, amely csendes és pontos működést biztosít. A lap elektrosztatikus kisülés és túlfeszültség elleni védelmi elemeket tartalmaz, ami növeli az egész rendszer élettartamát. A világosan megjelölt csatlakozók lehetővé teszik a motorok, érzékelők, ventilátorok, kapcsolók és adatvonalak egyszerű csatlakoztatását.
Főbb jellemzők és előnyök:
-
CAN busz a stabil és gyors adatátvitelhez minimális kábelezéssel.
-
MAX31865 átalakító a PT100 és PT1000 érzékelők nagyon pontos digitális olvasásához.
-
ADXL345 chip a rezgések nyomon követésére és kompenzálására a nyomtatási folyamat során.
-
TMC2209 modul a fejlesztőfej motorjának folyamatos, csendes és pontos vezérléséhez.
-
Elektrosztatikus kisülés és túlfeszültség elleni védelmi elemek a biztonságos működés érdekében.
-
120R végződési ellenállás bekapcsolásának lehetősége.
-
Átkapcsolható táplálás USB-n keresztül.
-
Csomag tartalma: 1x EBB 42 CAN vezérlőlap MAX31865-tel.
Telepítési útmutató:
A lapot a fejlesztőfejet hajtó motorhoz kell rögzíteni a szokásos szerelőcsavarokkal. Ezután csatlakoztatni kell a CAN buszt, ahol a 120R végződési ellenállás aktiválható a lapok közötti vezeték hosszától függően. Ezt követően csatlakoztatni kell a tápkábelt, a motort, a ventilátorokat, a kapcsolókat és a hőmérsékletérzékelőket. A MAX31865 átalakító biztosítja a PT100 és PT1000 érzékelők pontos olvasását, amelyeket az ellenállás típusának megfelelően kell csatlakoztatni. Ha USB-n keresztül kell táplálni, a megfelelő jumpers pozíciót kell beállítani. Az ADXL345 mérőchipet a nyomtató főlapjához kell csatlakoztatni a rezgések kalibrálásához. A Klipper rendszerben ezután be kell állítani a CAN kommunikációt, hozzárendelni az eszköz azonosítást és módosítani a fejlesztőfej vezérlési paramétereit.
Ez a verzió a vezérlés és mérés kiterjesztett lehetőségeit biztosítja, amelyek alkalmasak a követelményes felhasználók és professzionális 3D nyomtatók tervezésére. A MAX31865 átalakító jelentősen növeli a hőmérsékletmérés pontosságát, ami fontos érzékenyebb anyagokkal való munkavégzés során. A CAN busz által csökkentett kábelezés javítja a rendszer stabilitását és megkönnyíti a telepítést. A motorvezérlés, rezgésmérés és pontos hőmérséklet-érzékelés komplex összekapcsolásával ez a lap megbízható műszaki megoldás a hosszú távú és minőségi nyomtatáshoz. A felhasználó értékelni fogja az egyszerű telepítést, a széleskörű kompatibilitást és a magas működési stabilitást.
