Vektorhálózati antennaelemző VNA 10 kHz–1,5 GHz, 2,8" érintőképernyő, 650 mAh akkumulátor, ABS ház, fekete, antennatuner
A kosarában már a maximális elérhető darabszám szerepel.

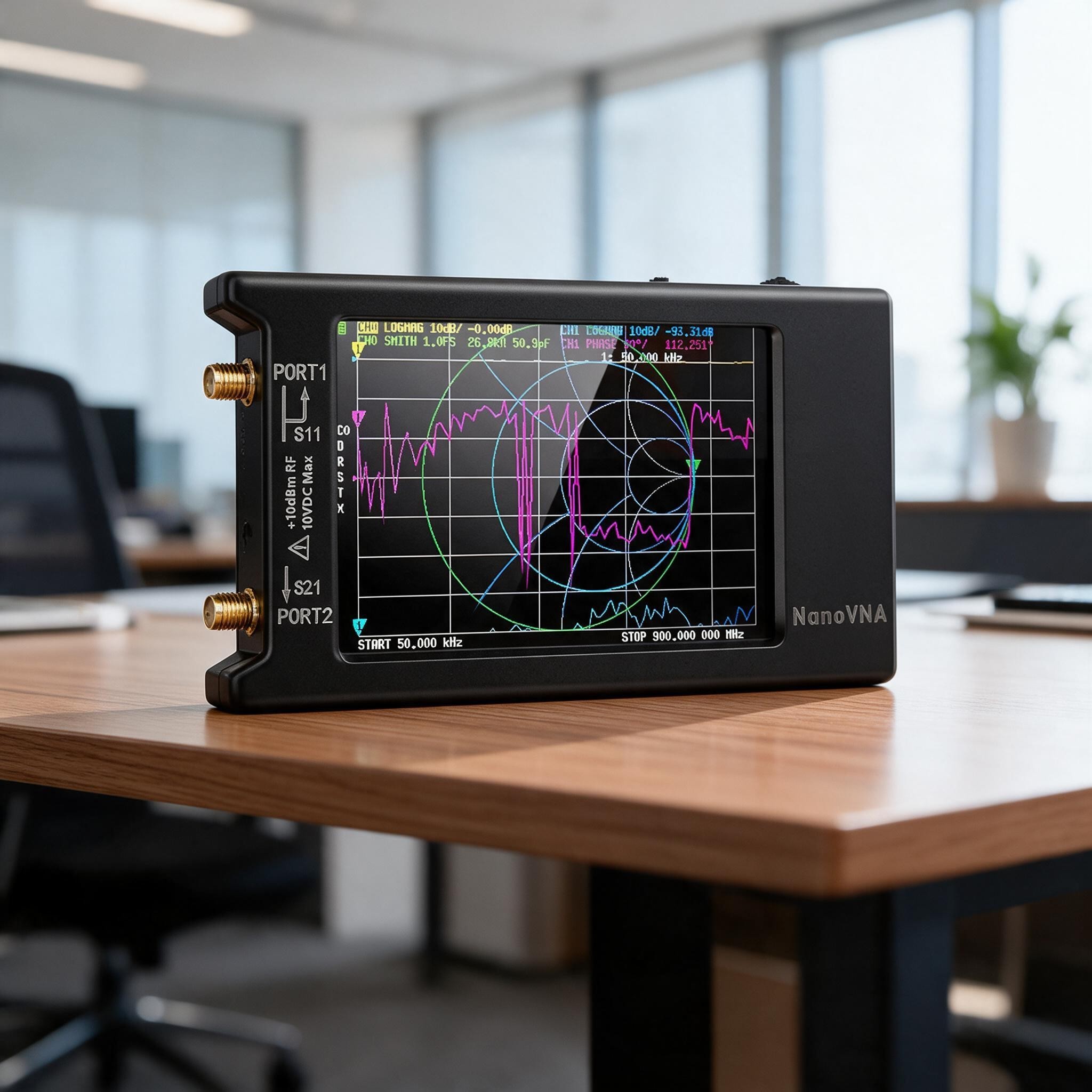

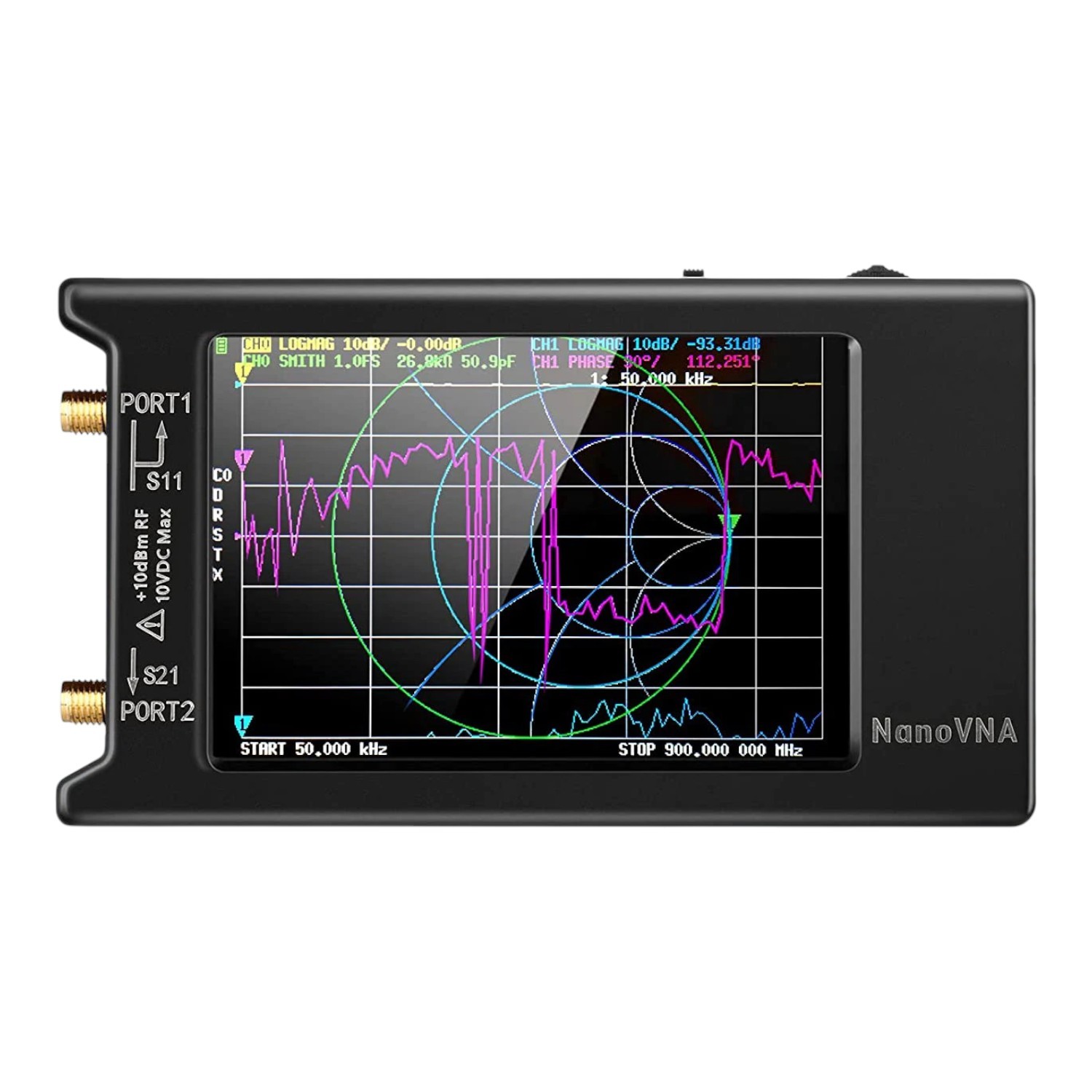

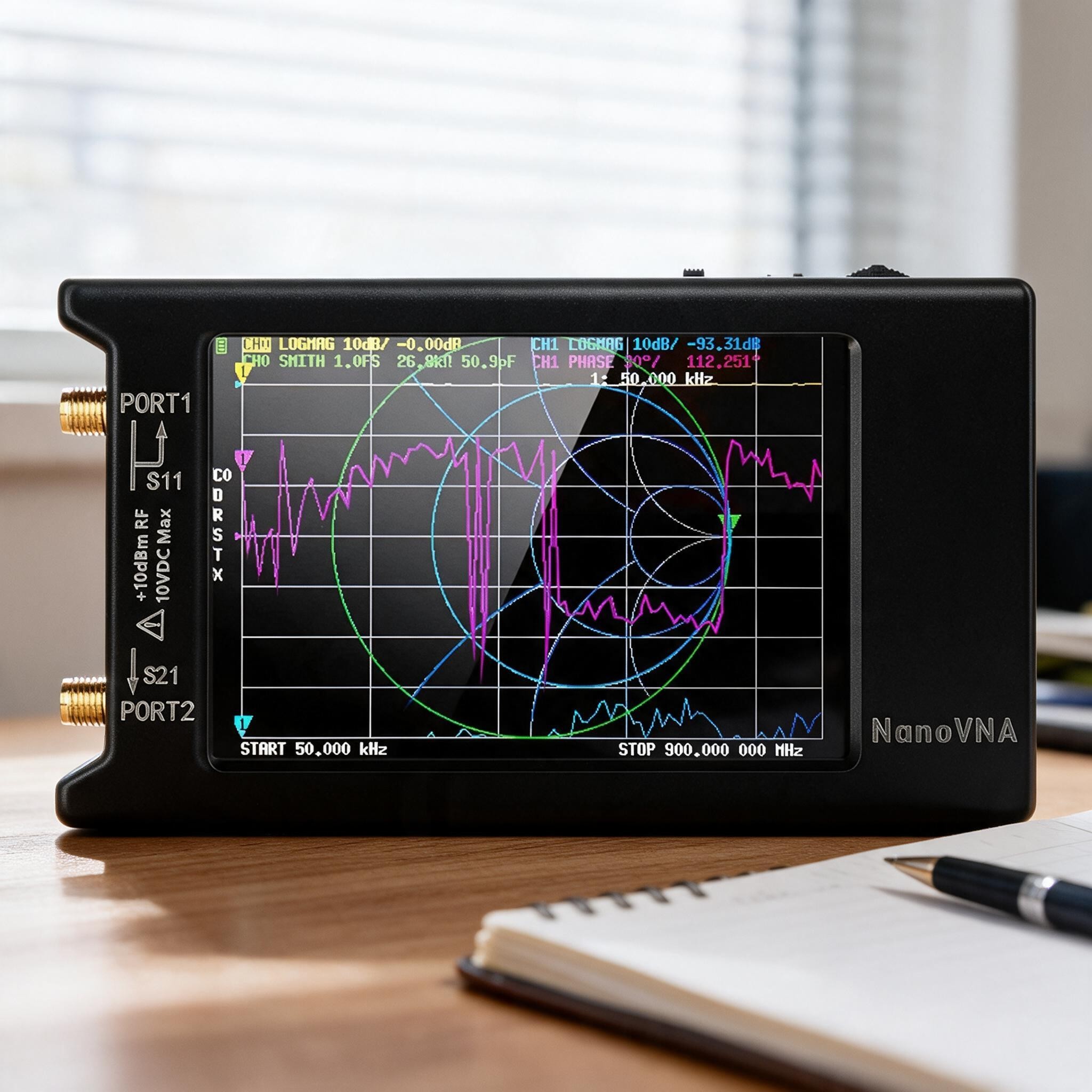

A vektorhálózati antennaelemző VNA frekvenciatartománya 10 kHz–1,5 GHz. Antennák, koaxiális kábelek, szűrők és egyéb nagyfrekvenciás áramkörök mérésére szolgál. A készülék méri az S paramétereket, a visszavert hullám arányát (PSV/SWR), impedanciát, fázist és késleltetést, és az eredményeket a Smith-diagramon is megjeleníti. Az időtartománybeli elemzés (TDR) lehetővé teszi a vezetékek tulajdonságainak figyelemmel kísérését és a nem illeszkedés vagy hiba helyének felkutatását a kábelben. Az elemző érintőképernyővel vagy multifunkciós kapcsolóval vezérelhető, és USB-C-n keresztül csatlakoztatható számítógéphez vagy telefonhoz. A beépített akkumulátor lehetővé teszi a mérést terepen is, például antennák hangolásakor és az antennatuner beállításakor közvetlenül a telepítés helyszínén.
- Frekvenciatartomány: 10 kHz – 1,5 GHz
- Mérési dinamikatartomány: 70 dB 50 kHz – 300 MHz tartományban, magasabb frekvenciákon alacsonyabb
- RF kimenet: -13 dBm (maximum -9 dBm)
- Frekvencia pontosság: < 0,5 ppm
- PSV port: < 1,1
- Mért mennyiségek: S paraméterek (S11, S21), PSV, impedancia, fázis, késleltetés, Smith-diagram és időtartománybeli elemzés TDR
- Képernyő: 2,8" érintő TFT képernyő 320 × 240 px felbontással
- Vezérlés: érintéssel vagy multifunkciós kapcsolóval (balra / OK / jobbra)
- Kalibráló pontok: 101, szkennelési pontok: 101
- Kijelzés: 4 nyomvonal, 4 jelölő, 5 memóriahely a beállítások tárolására
- Csatlakozó: USB Type C, CDC kommunikációs mód (soros), csatlakozás PC-hez és a legtöbb Android telefonhoz (iPhone-t nem támogat)
- Tárolás: microSD kártyahely 32 GB-ig a mért adatok tárolására
- Táplálás: USB 5 V / 120 mA, beépített 650 mAh akkumulátor, maximális töltési áram 0,8 A
- Akkumulátor állapotának kijelzése a képernyőn
- Csatlakozók: 2× SMA (PORT1 – S11, PORT2 – S21), maximális bemenet +10 dBm RF / 10 V DC
- Ház: fekete, ABS műanyagból
- Nyomtatott áramkör méretei: 54 × 85,5 × 11 mm (csatlakozók és kapcsolók nélkül)
- Felhasználás: MF, KV (rövidhullám), VKV és UKV antennák, balunok, kábelek, duplexerek és szűrők, beépített veszteség és portok szigetelésének mérése

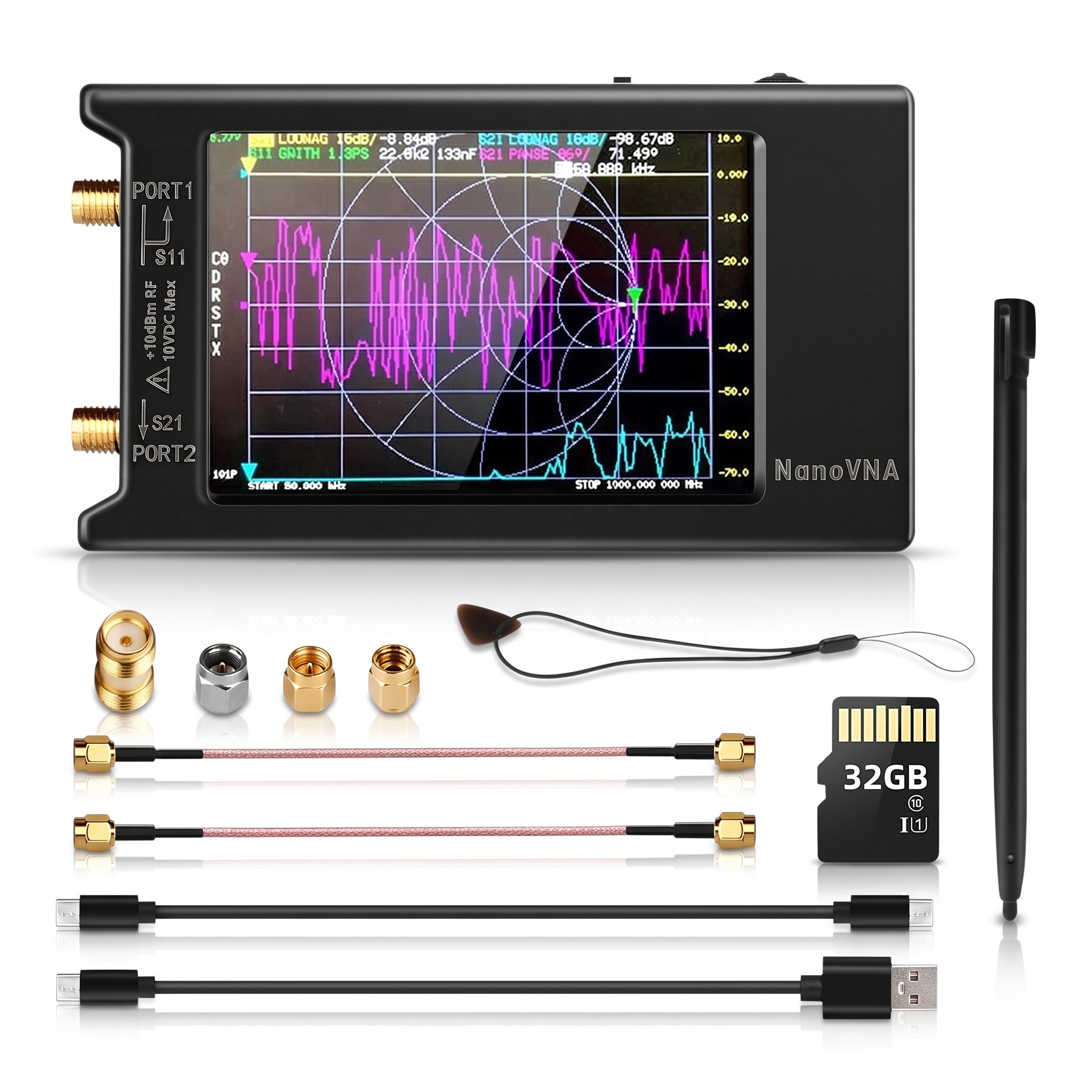

- A csomag tartalma: 1× elemző 2,8" érintőképernyővel és 650 mAh akkumulátorral, 2× SMA RG174 kábel 20 cm (hím-hím), 2× SMA csatlakozó (női-női), 1× SMA SHORT kalibráló készlet, 1× SMA OPEN kalibráló készlet, 1× SMA LOAD kalibráló készlet, 1× USB Type-C adatkábel, 1× USB-C – USB-C kábel, 1× érintő toll
Az elemző rádióamatőrök, szerviztechnikusok és a nagyfrekvenciás elektronika iránt érdeklődők számára készült, akik antennákat szeretnének mérni MF, KV, VKV és UKV sávokban. Lehetővé teszi a PSV és az impedancia illesztésének ellenőrzését. Méri a szűrők beépített veszteségét és a portok szigetelését két- és háromsávos duplexereknél. A kompakt méretek és a beépített akkumulátor megkönnyítik a mérést közvetlenül az antennánál külső táplálás nélkül. A mért adatokat microSD kártyára lehet menteni, vagy USB-C interfészen keresztül számítógépre átvinni. A SHORT, OPEN és LOAD kalibráló készlet a csomag része, így a kalibrálás további kiegészítők nélkül elvégezhető.
